Arquitectura de Pedal Commander®: redundancia de doble canal frente a sistemas de seguridad OBD-II

Si estás comparando controladores de respuesta del acelerador, puede que te encuentres con un argumento que suena técnico: ¿Es intrínsecamente más seguro un controlador del acelerador conectado al OBD-II que uno conectado directamente al pedal del acelerador?

La respuesta breve es no. Se trata de enfoques de ingeniería distintos, con diferentes capacidades, dependencias y ventajas e inconvenientes.

Pedal Commander® funciona directamente en la ruta de la señal del pedal del acelerador, sin ocupar el puerto OBD-II. Productos como PedalMonster de Banks añaden una conexión OBD-II para acceder a datos adicionales del vehículo y ajustar la respuesta del acelerador según la marcha en la que te encuentres. Sin embargo, no hay que confundir una conexión OBD-II con la arquitectura electrónica fundamental de seguridad del acelerador del vehículo.

Para entender por qué, primero hay que comprender qué sucede realmente al pisar el acelerador en un vehículo moderno.

Cómo funcionan los pedales del acelerador electrónico en los vehículos modernos

La mayoría de los vehículos modernos utilizan el control electrónico del acelerador, conocido comúnmente como acelerador electrónico.

En lugar de conectar mecánicamente el pedal del acelerador al cuerpo del acelerador mediante un cable, el pedal contiene sensores de posición. Estos sensores indican a la unidad de control electrónico del vehículo, o ECU, qué solicita el conductor. A continuación, la ECU determina la respuesta adecuada del acelerador y del par motor, teniendo en cuenta también los demás sistemas del vehículo.

Para una explicación más detallada, consulta nuestra guía sobre cómo funciona el acelerador electrónico. Esta arquitectura ya está diseñada para detectar fallos.

Los sensores del pedal del acelerador suelen proporcionar señales redundantes de la posición del pedal en lugar de basarse en una sola medición sin verificar. Por ejemplo, el fabricante de sensores HELLA describe sensores del pedal del acelerador con una «señal redundante proporcional a la posición del pedal». La ECU del vehículo puede usar las relaciones entre esas señales para determinar si la entrada del acelerador sigue siendo plausible.

En términos sencillos, el vehículo no acepta a ciegas todos los valores eléctricos que recibe del pedal del acelerador. Comprueba si la señal «tiene sentido».

¿Qué significa la redundancia de doble canal?

La redundancia de doble canal significa que el pedal del acelerador puede proporcionar al vehículo más de una representación correlacionada de su posición. Imagínelo como si el vehículo hiciera la misma pregunta básica de dos maneras distintas: «¿Dónde está el pedal del acelerador ahora mismo?»

Si las señales coinciden con la relación programada por el fabricante del vehículo, la ECU tiene la certeza de que la posición solicitada del pedal es válida. Si las señales dejan de ser plausibles, el vehículo puede detectar que algo anda mal y responder en consecuencia.

Esa respuesta puede incluir:

• encender la luz de Check Engine u otra luz de advertencia,

• almacenar un código de diagnóstico de avería,

• reduciendo la apertura disponible del acelerador,

• o activar una estrategia de funcionamiento de protección conocida comúnmente como modo de emergencia o modo a prueba de fallos.

Este comportamiento no es una función de Pedal Commander® ni un fenómeno específico de Pedal Commander®. Forma parte del sistema de control electrónico del acelerador (ETC) del fabricante del vehículo.

Bosch también describe los sistemas modernos de aceleración electrónica como sistemas controlados electrónicamente, en los que la posición del pedal del acelerador es solo una de varias entradas que utiliza el sistema de gestión del motor. Otros sistemas, como el control de crucero y los sistemas electrónicos de estabilidad, también pueden influir en la orden final de par.

Una conexión OBD-II no indica directamente si un controlador del acelerador es seguro. Esta es una distinción importante al evaluar cualquier controlador del acelerador.

El lugar de Pedal Commander® en esa arquitectura

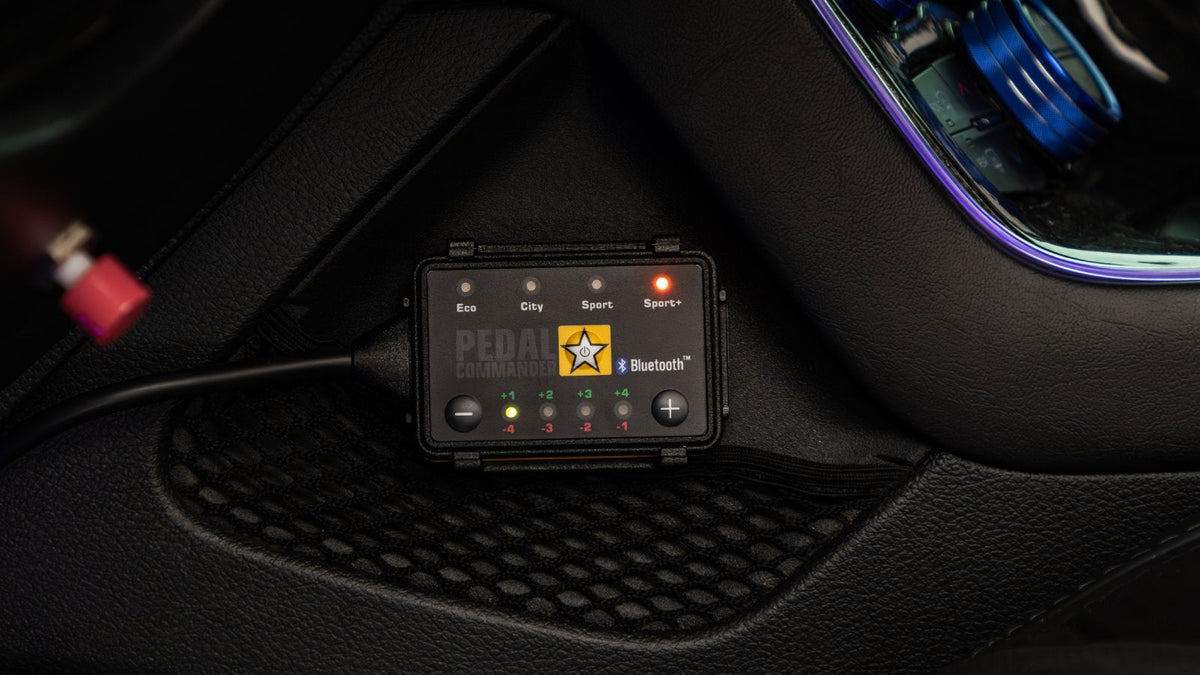

Pedal Commander® se instala en línea en el conector del pedal del acelerador. Lee la señal del pedal y modifica la relación entre el movimiento del pedal y la señal que transmite al vehículo según el modo de conducción y el nivel de sensibilidad seleccionados.

No reprograma la ECU. No aumenta la potencia del motor. No necesita tomar el control del cuerpo del acelerador. Y no requiere el puerto de diagnóstico OBD-II para funcionar normalmente. Si quieres entender mejor esta diferencia, nuestra guía sobre la respuesta del acelerador explica en qué se diferencia cambiar la sensibilidad del pedal de añadir potencia al motor.

Pedal Commander® ofrece cuatro modos de conducción—Eco, City, Sport y Sport+—con nueve niveles de sensibilidad en cada modo. Su software específico para el vehículo modifica la respuesta del pedal, mientras que la ECU del vehículo sigue siendo responsable del sistema general de control electrónico del acelerador. Este último punto es crucial.

Pedal Commander® no sustituye la supervisión de seguridad de la ECU del vehículo. La ECU sigue supervisando las señales relacionadas con el acelerador según la lógica del fabricante.

¿Por qué Pedal Commander® no utiliza el puerto OBD-II?

Porque Pedal Commander® utiliza una arquitectura especializada. Su función es ajustar la respuesta del pedal del acelerador, por lo que se conecta al sensor de posición del pedal del acelerador (APPS), en lugar de necesitar acceso a la red de diagnóstico del vehículo. Esto le da a la arquitectura varias características prácticas.

El puerto OBD-II sigue disponible para una herramienta de diagnóstico u otro dispositivo compatible. No se reprograma la ECU y la instalación se realiza con conectores específicos para el vehículo, sin cortar ni empalmar cables.

La instalación de Pedal Commander® consiste en una conexión en línea entre el pedal del acelerador de fábrica y el mazo de cables original del vehículo. Para instalarlo correctamente y de forma segura, debes permitir que la ECU se apague por completo antes de desconectar el mazo de cables del pedal. Por lo tanto, la ausencia de una conexión OBD-II es una decisión de diseño arquitectónico, no una prueba de que el vehículo deje de supervisar sus propias señales de la mariposa.

¿Qué es un sistema de seguridad OBD-II?

Un controlador de la mariposa conectado a OBD-II adopta un enfoque diferente. El conector OBD-II permite acceder a las comunicaciones de diagnóstico del vehículo y, según la implementación y el vehículo, a información que un controlador puede utilizar para tomar decisiones adicionales.

Banks Power describe PedalMonster como un sistema que usa su conexión OBD para habilitar funciones como ActiveSafety y Reverse Safety. Banks afirma que PedalMonster puede restablecer la respuesta estándar de la mariposa en determinadas condiciones de fallo y que puede usar la información de la transmisión para hacerlo al dar marcha atrás.

Esas son funciones adicionales legítimas de esa arquitectura. Pero responden a una pregunta de ingeniería distinta. Un controlador compatible con OBD plantea la siguiente pregunta: «¿Puedo usar información adicional del vehículo para decidir cuándo o cómo debe funcionar mi modificación de la respuesta de la mariposa?»

La arquitectura redundante propia del vehículo para el pedal del acelerador plantea la siguiente pregunta: «¿Son plausibles las señales relacionadas con el acelerador que estoy recibiendo?»

Ambos conceptos pueden coexistir, pero no deben considerarse intercambiables.

Supervisión de doble canal del pedal frente a sistemas de seguridad OBD-II

Esta es la diferencia práctica:

Ninguna de las columnas significa «seguro» o «inseguro» por sí sola. Significa que los productos resuelven el problema de forma distinta.

¿Que no use OBD-II significa que Pedal Commander® no tiene un sistema de seguridad?

No. Esa conclusión confunde las funciones de los controladores del mercado de accesorios con las protecciones electrónicas de la mariposa del vehículo.

Los vehículos modernos ya supervisan el comportamiento del acelerador y la mariposa. La ECU puede responder cuando una señal del acelerador deja de cumplir los parámetros esperados, independientemente de si un controlador del mercado de accesorios se comunica mediante OBD-II.

De hecho, que el vehículo entre en un estado de potencia reducida o en modo de emergencia suele ser, en sí mismo, una respuesta protectora ante algo que considera anormal. Así que, cuando alguien dice: «Este controlador del acelerador provocó el modo de emergencia», en realidad hay dos preguntas que hacer: ¿Qué activó la comprobación de plausibilidad de la ECU? Y ¿por qué decidió el vehículo entrar en su estado de protección? Estas preguntas son mucho más útiles que dar por sentado que el modo de emergencia demuestra automáticamente que no existen sistemas de seguridad.

¿Puede Pedal Commander® activar el modo de emergencia o una luz de advertencia?

Esto merece una respuesta directa. Un vehículo puede entrar en modo de emergencia o encender una luz de advertencia si su ECU detecta una señal inesperada relacionada con el acelerador. Por eso, con Pedal Commander®, son importantes tanto la instalación correcta como el procedimiento adecuado para cambiar de modo.

Como Pedal Commander®, recomendamos encarecidamente a los conductores que retiren el pie del pedal del acelerador y desactiven el control de crucero antes de cambiar de modo. Cambiar entre mapas de respuesta muy diferentes mientras se mantiene pisado el acelerador puede provocar un cambio brusco de señal que algunos vehículos podrían interpretar como un error.

Destacamos explícitamente que seguir el procedimiento correcto evita las advertencias CEL/EPC y el modo de emergencia. Esta indicación sencilla es mucho más útil que fingir que nunca puede encenderse una luz de advertencia. Esta información es más útil que afirmar que nunca puede encenderse una luz de advertencia.

La distinción importante es que los informes de vehículos que entran en un modo de protección no demuestran por sí solos que el controlador haya producido una aceleración descontrolada o anulado los sistemas de seguridad del acelerador del vehículo.

Para obtener más información sobre la solución de problemas, lee Los 4 principales problemas de Pedal Commander® y sus soluciones.

¿Puede la unidad de control del acelerador hacer que se enciendan luces de advertencia?

En el caso de los accesorios electrónicos de posventa, el contexto importa. Varias condiciones pueden hacer que un vehículo detecte una señal inesperada del acelerador.

Instalación mientras los sistemas electrónicos del vehículo siguen activos

Los vehículos modernos pueden mantener varios módulos activos durante varios minutos después de apagar el motor. Desconectar el pedal del acelerador mientras la ECU todavía lo está supervisando puede hacer que el vehículo detecte que falta repentinamente la señal del pedal y registre una falla.

Por eso, las instrucciones de instalación de Pedal Commander® indican a los usuarios que apaguen el vehículo, mantengan la llave o el control remoto fuera de su alcance y esperen el tiempo suficiente para que la ECU se apague antes de desconectar el conector del acelerador.

Un conector que no está completamente acoplado

Un controlador en línea incorpora conectores entre el pedal y el arnés original.

Si uno de ellos no queda bien encajado, la señal eléctrica puede interrumpirse o volverse irregular. Entonces, la ECU puede hacer exactamente aquello para lo que está diseñada: señalar la anomalía. Comprueba siempre que los conectores estén bien insertados y bloqueados.

Cambiar de modo mientras se pisa el acelerador

City, Sport, Sport+ y Eco utilizan mapas de respuesta distintos. Cambiar bruscamente de un mapa a otro mientras se mantiene pisado el acelerador puede generar una transición de señal que algunos vehículos interpretan como inesperada. Para evitarlo, basta con retirar completamente el pie del pedal antes de cambiar de modo.

Aplicación incorrecta para el vehículo

Los controladores del acelerador no deben considerarse accesorios electrónicos universales. La compatibilidad del conector por sí sola no basta. El software también debe corresponder a la aplicación específica del vehículo y a las características esperadas del pedal. Por eso, Pedal Commander® utiliza aplicaciones específicas para cada vehículo, en lugar de un único mapa para todos.

Obtén más información en nuestra guía sobre cómo comprobar la compatibilidad de las piezas de automóvil.

Fallos de componentes o del cableado

Ningún dispositivo electrónico debería describirse como infalible. Un arnés dañado, un problema con un conector, un fallo eléctrico o un componente defectuoso pueden generar una condición que detecte la ECU.

Si aparecen luces de advertencia después de la instalación, deja de intentar solucionar el problema a ciegas y ponte en contacto con el servicio de asistencia. Pedal Commander® ofrece asistencia especializada para consultas sobre instalación, compatibilidad y resolución de problemas; nuestra guía explica qué puedes esperar del servicio de atención al cliente de Pedal Commander®.

¿Un sistema de seguridad OBD-II hace imposible el modo de emergencia?

No. Un sistema de seguridad conectado al OBD-II puede añadir protecciones útiles a nivel del controlador, pero eso no puede significar lógicamente que sea imposible que se produzca cualquier fallo del vehículo, problema de cableado, fallo de comunicación, problema de instalación o anomalía del sensor.

Banks describe el propio ActiveSafety como un sistema que restablece la respuesta de aceleración de serie cuando se producen ciertos problemas. También explica que algunas funciones, como la detección de la velocidad del vehículo y de la marcha atrás, dependen de la conexión OBD.

Esa es una función útil. Pero «tiene un sistema de seguridad basado en OBD» y «nunca puede producir una condición de fallo» no son afirmaciones equivalentes. Al elegir un controlador del acelerador, conviene evaluar todo el sistema: calibración específica para la aplicación, integridad de la señal, procedimiento de instalación, instrucciones de uso, comportamiento de diagnóstico, calidad de los conectores, asistencia para el producto y arquitectura del vehículo.

¿Qué hay de las afirmaciones de que los controladores alimentados por el pedal sobrecargan el circuito del acelerador?

Esta es otra afirmación que suele aparecer en las comparaciones de controladores del acelerador. Banks sostiene que obtener la energía de funcionamiento del circuito del acelerador puede contribuir a un comportamiento anómalo del voltaje y cita esto como una de las razones por las que PedalMonster usa alimentación de 12 voltios del conector OBD. Ese es el fundamento de ingeniería que Banks declara para su diseño.

Sin embargo, esto no debe convertirse automáticamente en la afirmación más amplia de que todos los controladores del acelerador que no usan OBD sobrecargarán todos los circuitos del acelerador o provocarán el modo de emergencia.

Los sistemas eléctricos del vehículo, el diseño de los controladores, los requisitos de corriente, las tolerancias de voltaje y las implementaciones específicas de cada aplicación son importantes. Una afirmación arquitectónica específica del fabricante no equivale a una prueba independiente de que todos los diseños de la competencia fallen de la manera descrita.

Para los compradores, la pregunta más útil es si el controlador se ha diseñado y calibrado para el vehículo previsto y si el fabricante ofrece procedimientos claros de instalación, uso y resolución de problemas.

Por qué Pedal Commander® deja libre el puerto OBD-II

El puerto OBD-II se estandarizó principalmente para dar acceso a información de diagnóstico y a la comunicación del vehículo.

La documentación de la EPA sobre los equipos OBD estandarizados hace referencia al conector de diagnóstico SAE J1962 y a funciones de las herramientas de escaneo, como recuperar códigos de avería, datos relacionados con las emisiones, información de imagen congelada y resultados de pruebas.

Pedal Commander® no necesita esa interfaz de diagnóstico para realizar su función principal. Para los propietarios, esto significa que el conector OBD-II sigue disponible para escáneres de diagnóstico compatibles, equipos de servicio, herramientas de datos u otros accesorios. A algunos usuarios les pueden resultar atractivas las funciones que aprovechan los datos del vehículo disponibles mediante la integración OBD. A otros les conviene más mantener el control de la respuesta del acelerador aislado en la ruta de la señal del pedal y dejar intacto el conector de diagnóstico.

Es una elección de diseño, no una clasificación universal.

¿Es seguro usar Pedal Commander® a diario?

Pedal Commander® está diseñado como un controlador de respuesta del acelerador plug-and-play específico para cada vehículo, pero, como ocurre con cualquier componente electrónico de posventa, su funcionamiento seguro y fiable depende de elegir la aplicación adecuada y seguir las instrucciones de instalación y uso.

Las medidas más importantes son sencillas:

• Compra el Pedal Commander® adecuado para la aplicación exacta de tu vehículo.

• Instálalo solo después de que los sistemas electrónicos del vehículo se hayan apagado por completo.

• Asegúrate de que todos los conectores estén completamente encajados y bloqueados.

• Asegura el cableado para que no interfiera con el movimiento del pedal.

• Retira el pie del acelerador antes de cambiar de modo.

• Contacta con el servicio de asistencia de Pedal Commander® si el vehículo se comporta de manera inesperada.

Para un análisis más amplio, consulta ¿Es seguro Pedal Commander®?.

Pedal Commander® frente a PedalMonster: ¿Qué arquitectura de seguridad es mejor?

No existe una respuesta de una sola palabra con significado técnico. Banks PedalMonster utiliza la integración OBD-II para ofrecer funciones adicionales a nivel del controlador, incluidas funciones de seguridad que tienen en cuenta el estado del vehículo. Pedal Commander® utiliza una arquitectura más sencilla, centrada en la señal del pedal, que no requiere el puerto OBD-II, mientras la ECU del vehículo sigue realizando sus propias comprobaciones de plausibilidad de la señal del acelerador.

La elección depende de lo que valores. Si priorizas la información sobre las marchas derivada del OBD, el comportamiento específico en reversa y un diseño de derivación activa para el mercado de accesorios, la arquitectura de PedalMonster podría interesarte. Si quieres un controlador de respuesta del acelerador específico para tu vehículo, que se instala directamente en el pedal del acelerador, no requiere una reprogramación de la ECU, mantiene libre el puerto OBD-II y ofrece un amplio ajuste de respuesta, Pedal Commander® ofrece un enfoque diferente y deliberadamente centrado.

Para comparar ambos productos, lee Pedal Commander® frente a PedalMonster.

La clave no está en reducir un sistema electrónico complejo a «OBD equivale a seguro» y «sin OBD equivale a inseguro». Así no funciona el control electrónico moderno del acelerador.

Conclusión

Al comparar controladores del acelerador, la arquitectura es importante, pero hay que entenderla correctamente.

Pedal Commander® y los controladores conectados al OBD-II, como PedalMonster, utilizan distintas estrategias de ingeniería. PedalMonster añade información derivada del OBD y funciones de seguridad ante fallos a nivel del controlador. Pedal Commander® se centra en la señal del pedal del acelerador, deja libre el puerto OBD-II y funciona dentro de una arquitectura del vehículo que ya incluye supervisión de la ECU y comprobaciones de plausibilidad de la señal del acelerador.

Y lo que es más importante, Pedal Commander® no tiene que fingir que nunca pueden encenderse luces de advertencia ni producirse informes de modo de emergencia. Los sistemas electrónicos del acelerador están diseñados específicamente para detectar entradas inesperadas y reaccionar de forma protectora. Elegir el vehículo correcto, instalarlo adecuadamente, asegurar las conexiones y seguir los procedimientos correctos para cambiar de modo son aspectos importantes.

Para los conductores que eligen un controlador de respuesta del acelerador, esa transparencia es más útil que la jerga publicitaria. Comprenda cómo funciona el sistema, siga las instrucciones, elija la aplicación específica para su vehículo y seleccione la arquitectura que se adapte al uso que le da.

Preguntas frecuentes

¿Puede Pedal Commander® hacer que mi vehículo entre en modo de emergencia?

Un vehículo puede entrar en modo de emergencia siempre que su ECU detecte una señal relacionada con el acelerador que considere inverosímil o inesperada. Pedal Commander® recomienda instalar el dispositivo solo después de que la ECU se haya apagado por completo y cambiar de modo únicamente cuando no tengas el pie en el acelerador. Seguir estos procedimientos evita situaciones que podrían activar una advertencia o una respuesta de protección.

¿Pedal Commander® omite los sistemas de seguridad del acelerador instalados de fábrica en el vehículo?

No. Pedal Commander® funciona en línea con la señal del pedal del acelerador; no sustituye los parámetros de fábrica de la ECU. El vehículo sigue aplicando su propia lógica de control electrónico del acelerador y sus comprobaciones de plausibilidad de señales.

¿Un controlador del acelerador con OBD-II es automáticamente más seguro?

No automáticamente. La conectividad OBD-II puede permitir funciones adicionales porque el controlador puede tener acceso a información como la velocidad del vehículo o la posición de la marcha. La seguridad también depende del diseño del hardware, el procesamiento de señales, la calibración específica para la aplicación, la calidad de la instalación, los procedimientos de uso y las propias protecciones electrónicas del vehículo.

¿Por qué Pedal Commander® no se conecta al OBD-II?

Pedal Commander® modifica directamente la respuesta del pedal del acelerador en el sensor de posición del pedal, por lo que no se requiere una conexión OBD-II para su funcionamiento principal. Así, el puerto de diagnóstico OBD-II queda disponible y se evita la necesidad de comunicarse con la ECU o reprogramarla.

¿Qué es la redundancia de doble canal en un pedal del acelerador?

Muchos sensores modernos del pedal del acelerador proporcionan señales redundantes que representan la posición del pedal. La ECU puede comparar la relación esperada entre ellas y detectar condiciones inverosímiles. La redundancia forma parte de la arquitectura electrónica del acelerador del vehículo; no sustituye una instalación adecuada de dispositivos de terceros.

¿Cambiar los modos de Pedal Commander® mientras acelero puede causar un error?

Puede ocurrir en algunos vehículos. No tienes que detenerte por completo, pero recomendamos encarecidamente que retires por completo el pie del acelerador y desactives el control de crucero antes de cambiar de modo, ya que cada modo utiliza asignaciones de señal diferentes. Un cambio abrupto de asignación mientras se acciona el acelerador puede ser interpretado por la ECU como una señal inesperada.

¿Qué debo hacer si aparece una luz de advertencia después de instalar Pedal Commander®?

Primero, sigue las instrucciones del fabricante del vehículo para cualquier advertencia que aparezca en el tablero y no ignores una condición de potencia reducida. Verifica que se haya instalado la aplicación correcta de Pedal Commander®, que los conectores estén completamente encajados y que se haya seguido el procedimiento de instalación. Si el problema persiste, ponte en contacto con el equipo de soporte de Pedal Commander® para solucionar problemas específicos de la aplicación, en lugar de borrar códigos repetidamente sin identificar su causa.
